Qスイッチングの原理とは？高出力レーザーパルスの生成

原理的に、Qスイッチングは、レーザーから極めて短く高強度の光パルスを生成するために使用される技術です。これは、ゲイン媒質にエネルギーがポンピングされている間、一時的にレーザーの動作を妨げ、その後、蓄積されたエネルギーのすべてを単一の強力なバーストとして突然解放させることによって機能します。これは、レーザーの光共振器の「品質係数」（Qファクター）を操作することによって達成されます。

Qスイッチングの核となる概念は、エネルギーを生成することではなく、その放出を制御することにあります。まずレーザー媒質に大量の蓄積エネルギーを構築し、次にゲートを突然開くことで、レーザーの出力を短く「巨大な」パルスに集中させます。

コア原理：エネルギーの蓄積と放出

Qスイッチングを理解するには、まずレーザー共振器の「Qファクター」を理解する必要があります。

「Q」ファクターの理解

Qファクター、または品質係数は、レーザーの光共振器内のエネルギー損失の尺度です。

高いQファクターは、エネルギー損失が非常に少ないことを示します。この状態では、光は効率的に振動し増幅できるため、レーザーは動作します。

低いQファクターは、エネルギー損失が非常に高いことを示します。損失が大きすぎるため、レーザーのゲイン媒質が活発にポンピングされている間でも、レーザー発振は抑制されます。

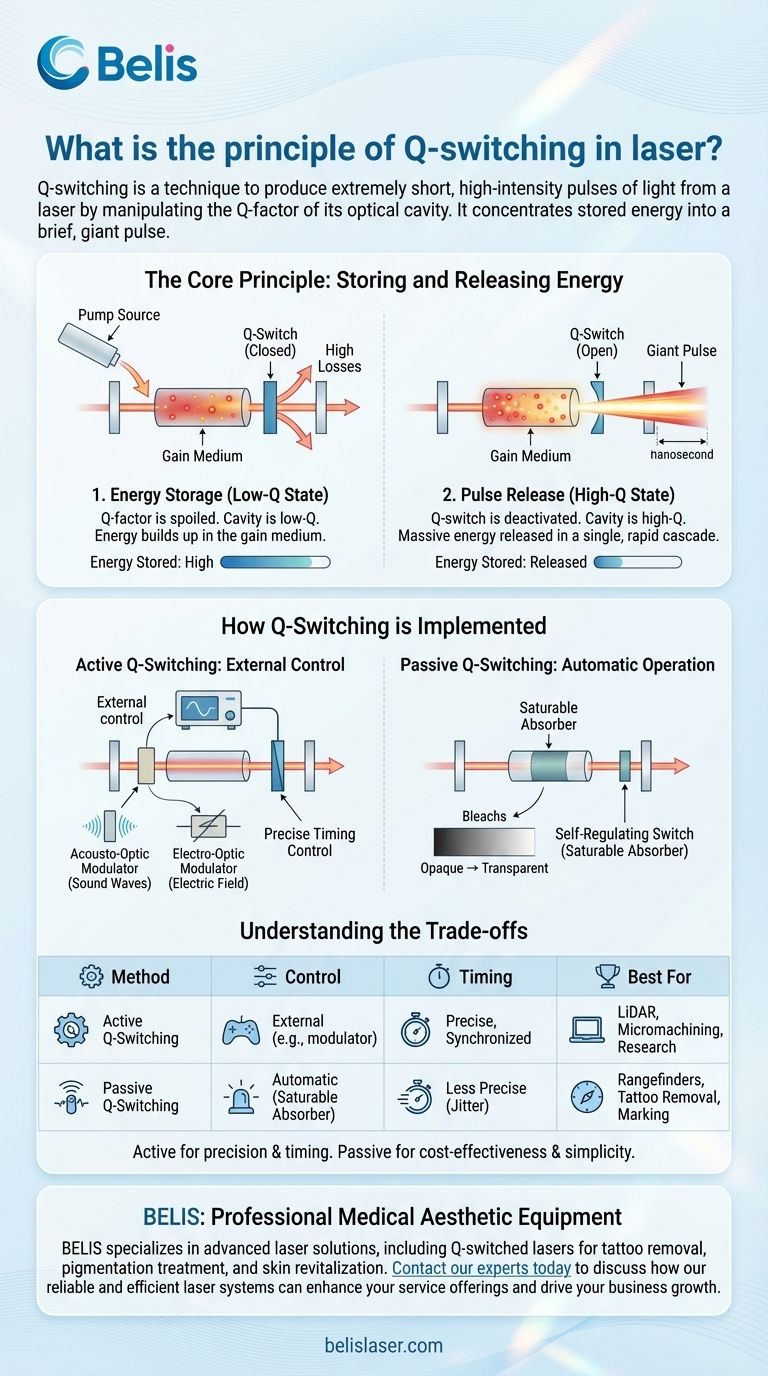

2段階プロセス

Qスイッチングは、意図的な2段階サイクルを通じて、連続的なエネルギー入力をパルス出力に変換します。

エネルギー蓄積（低Q状態）： レーザー共振器内の光スイッチが作動し、高い損失を導入してQファクターを「損ない」ます。共振器がこの低Q状態にある間、ポンプ源はゲイン媒質に継続的にエネルギーを注ぎ込み、例外的に大きな反転分布（蓄積エネルギー）を構築します。
パルス放出（高Q状態）： スイッチが突然非作動になり、損失が即座に取り除かれ、共振器が高Q状態に復元されます。抑制が解除されると、蓄積された大量のエネルギーが一斉に急速に放出され、極めて高いピークパワーと非常に短い持続時間（通常はナノ秒）のパルスが形成されます。

Qスイッチングの実現方法

共振器のQファクターを変更するには、アクティブ方式とパッシブ方式の2つの主要な方法があります。

アクティブQスイッチング：外部制御

アクティブQスイッチングでは、電源によって制御される外部デバイスがスイッチとして機能します。これにより、パルスタイミングを外部から正確に制御できます。一般的な方法には以下が含まれます。

アコースティック・オプティック・モジュレーター（音響光学変調器）： 音波を使用してレーザービームを共振器から回折させ、損失を発生させます。音波を停止するとQファクターが回復します。
エレクトロ・オプティック・モジュレーター（電気光学変調器、ポッケルスセル）： 電場を使用して光の偏光を回転させ、共振器内の偏光子によって光が排除されるようにします。電圧を解除するとQファクターが回復します。

パッシブQスイッチング：自動動作

パッシブQスイッチングでは、飽和吸収体として知られる特殊な材料がレーザー共振器内に配置されます。この材料は自己調整スイッチとして機能します。

当初、吸収体は不透明で光を遮断し、共振器を低Q状態に保ちます。ゲイン媒質がポンピングされるにつれて、自然放出光の強度は、吸収体を「ブリーチ」または飽和させるのに十分な強さになるまで蓄積され、吸収体が突然透明になります。この透明化により、共振器は急速に高Q状態に切り替わり、巨大なパルスがトリガーされます。

トレードオフの理解

アクティブQスイッチングとパッシブQスイッチングの選択は、制御とコストに関するアプリケーションの要件に完全に依存します。

アクティブQスイッチング：精度対複雑性

アクティブQスイッチングの主な利点は制御性です。各パルスのタイミングを外部イベントと正確に同期させることができます。主な欠点は、コストが高く、システムの複雑性が増し、物理的なフットプリントが大きくなることです。

パッシブQスイッチング：単純性対ジッタ

パッシブQスイッチングの主な利点はその単純性です。外部電源や制御電子機器を必要としないため、レーザーシステムはより小型で堅牢になり、コストも低くなります。主な欠点は、正確なタイミング制御が欠如していることであり、パルス間の時間にわずかなばらつき（タイミングジッタとして知られる）が生じます。

アプリケーションに最適な選択を行う

適切なQスイッチング方法の選択は、パフォーマンスのニーズと予算の制約に基づいた重要な設計上の決定です。

正確なタイミングと同期が主な焦点の場合： LiDAR、産業用マイクロマシニング、科学研究などのアプリケーションでは、アクティブQスイッチングが決定的な選択肢となります。
コスト効率、小型化、単純さが主な焦点の場合： パッシブQスイッチングは、ハンドヘルドレーザー距離計、タトゥー除去用の医療用レーザー、小型材料マーキングシステムなどのデバイスにとって理想的なソリューションです。

結局のところ、Qスイッチングはレーザーの出力を根本的に変調し、広範囲のアプリケーションに対応するための集中した巨大なピークパワーの生成を可能にする強力な技術です。

要約表：

方式	制御	タイミング	最適用途
アクティブQスイッチング	外部（例：変調器）	正確、同期可能	LiDAR、マイクロマシニング、研究
パッシブQスイッチング	自動（飽和吸収体）	不正確（ジッタあり）	距離計、タトゥー除去、マーキング
